弧光产生的原因及危害,为什么要用弧光保护装置?

信息来源:安徽宏郎电力科技有限公司     日期:2019-08-19     阅读:318次

 电弧光发生的原因

引起开关柜弧光短路毛病的原因许多,主要有:绝缘毛病、载流回路不良、外来物体的进入、人为操作错误、体系改变或毛病等。

 电弧光的能量

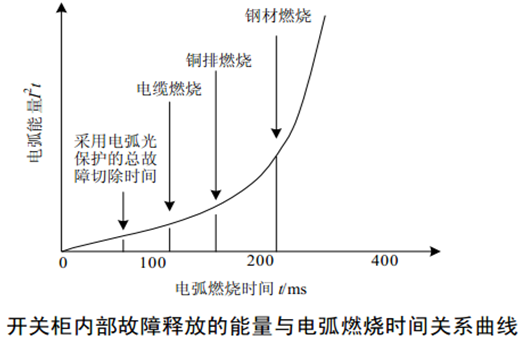

开关柜发生内部弧光毛病发生的短路功率可高达8~60 MW,所发生的能量与电弧的焚烧时刻、短路电流的平方值、柜体几何尺寸以及所使用的材料等要素有关,其间最主要的要素是短路毛病电流及电弧焚烧的时刻,电弧能量与有关电弧焚烧的时刻的关系如图所示。从图中能够看出,电弧焚烧持续时刻超过100 ms ,所开释的能量开端急剧增加,接着各种毛病效应对开关设备的电缆、铜排以及钢材造成严峻损坏.





以下为国外的资料介绍的各种燃弧时刻下对设备形成的损坏程度:

① 35ms 没有显著的损坏,一般能够在检验绝缘电阻后投入使用;

②  100ms 损坏较小,在开关柜再次投入运转之前需求进行清洁或可能的某些小的修理;

③  500ms 设备损坏很严峻,在现场的人员也受到严峻的损伤,有必要替换部分设备才能够再投入运转。

电弧光对人员的损伤:

电弧光发生时发生的高温,灼烧人员皮肤,强光刺伤眼睛,强电损害肌肉、神经,爆破压力形成人员的掉落及碎片飞射,爆破音形成人员的耳膜、内脏轰动损害,毒气损伤人员呼吸体系。

电弧光对设备的损伤

电弧光发生时发生的很多气体,其压力波可形成盘体变形、破碎;电弧可使铜排气化的体积膨胀,空气因高温而膨胀;爆破音形成盘内强烈轰动,使固定元件松脱。高温可形成电缆在100ms内焚烧、及所有绝缘材料的焚烧,形成铜排、铝在150ms内焚烧熔毁气化,并发生很多的浓黑有毒的烟气,这些含有很多碳黑烟气将迅速扩散至整段母线和开关柜,形成所有一次和二次设备外表的严峻污染,使得绝缘电阻为零。

由于开关柜为刚性连接,结构紧凑,空间有限,使得任何方法的清理工作,都将是耗时,吃力的。更不用说受损设备的替换了。最为重要的是整段母线的停役,给全厂带来的经济损失将是无法估量的。同时要想使设备的绝缘彻底康复到原来的水平几乎是不可能的。

HLEAP电弧光维护体系使用电弧光探头监测电弧光信号,合作过流判断故障,其整组动作时刻小于20ms,加上断路器35-60ms的跳闸时刻,能有用维护开关设备,是目前动作最快的电弧光维护体系,是中压开关柜内部故障维护的最佳解决方案。
