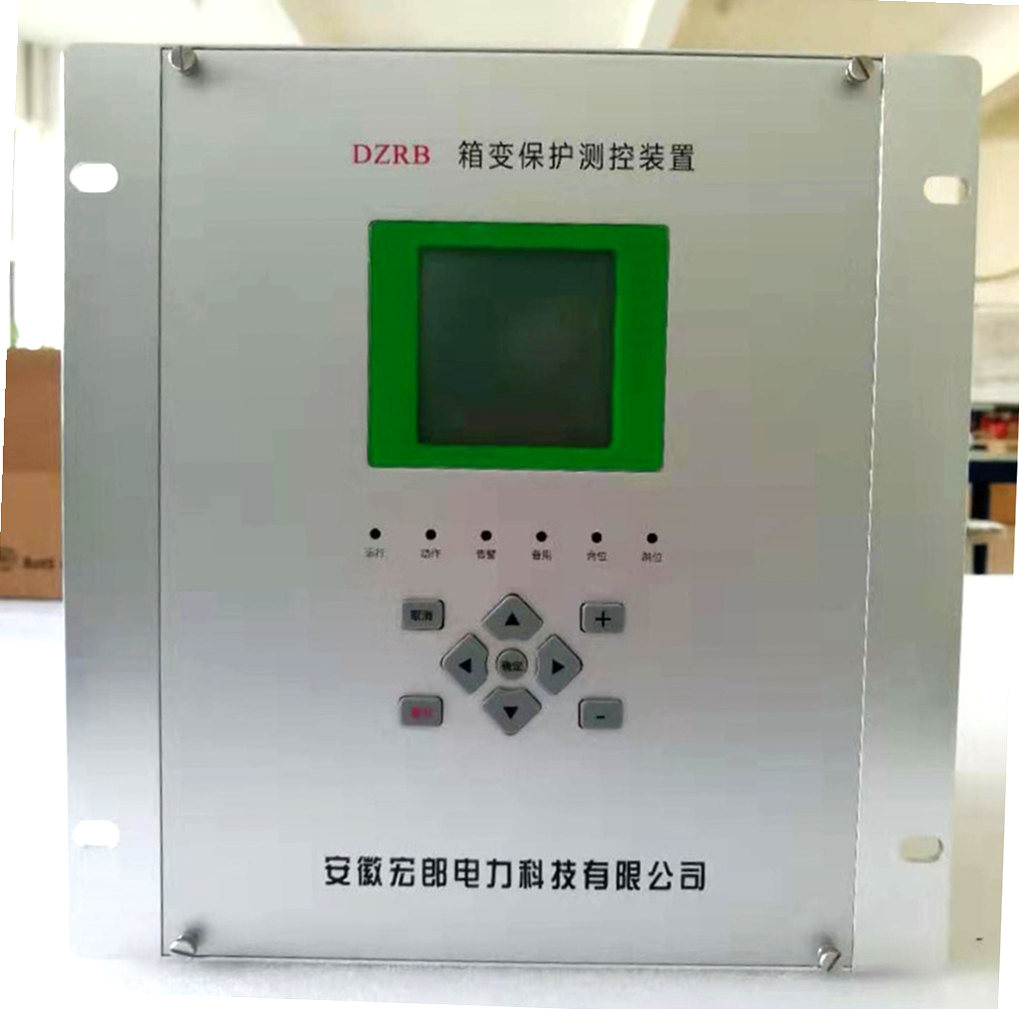

箱变保护测控装置




应用范围

DZRB 适用于 35KV 及以下电压等级的非直接接地系统或小电阻接地系统中新能源电站(风电场、光伏发电站等)中升压箱式变电站(双分裂或双绕组等)的智能保护及测控。装置含有保护、测控、计量、通信管理、环网交换机等多种功能,可组屏安装,也可在开关柜就地安装。

功能配置

 保护功能

DZRB 提供如下保护及告警功能:

● 三段定时限过流保护(可投退复压、方向);

● 一段反时限过流保护;

● 一段过负荷保护;

● 两段零序电流保护(一段定时限、一段反时限);

● 过电压保护;

● 低电压保护;

● 非电量保护;

● PT 断线告警。

  测控功能

● 十路电流(5A 或 1A 可选);

● 九路电压(380V);

● 40 路自定义遥信开入;

● 3 路 RTD 信号和 3 路 4-20mA 信号;

● 最多三组遥控分/合;

● 事件 SOE 记录等。



  计量功能

● 正反向有功电能,正反向无功电能。

 保护信息功能

● 装置描述的远方查看;

● 设备参数定值的远方查看;

● 保护定值和区号的远方查看和修改功能;

DZRB  箱变测控保护装置

● 软压板状态的远方查看、遥控和就地的投退功能;

● 装置保护开入状态的远方查看;

● 装置运行状态(包括保护动作元件的状态和自检报警信息等)的远方查看;

● 远方对装置信号复归;

● 故障录波上送功能。

通信管理、环网交换机功能

● 规约转换;

可根据工程需要实现规约转换,并通过规约转换实现站控层与间隔层之间的数据交换。

● 采集各种微机保护、智能电能表、智能电子设备信息

可以通过串口或网络方式与各种微机保护、智能电能表、智能电子设备通讯,接收它们上送的各种信息,如保护动作、SOE 等。

● 实现与监控系统通信

承担与当地计算机系统或保护信息子站系统通信任务。

● 实现与远动装置(RTU)通信

承担与远动装置(RTU)的通信任务。

● 各设备、装置通信状态检查和监视

定时检查与其相联的保护、测控以及各种自动化装置的通信状态,及时上报各类装置是否通信中断,保证变电站自动化系统可靠运行。

● 支持多种通信规约

● 转发信息的编辑与合成

根据用户需要,可以将多个采集信息按照一定规则编辑、合成为一个信息,并将这些信息转么到后台自动化系统或远动装置(RTU)。这样既降低总信息量,又解决自动判断合理性问题,为用户提供安全的选择机制。
