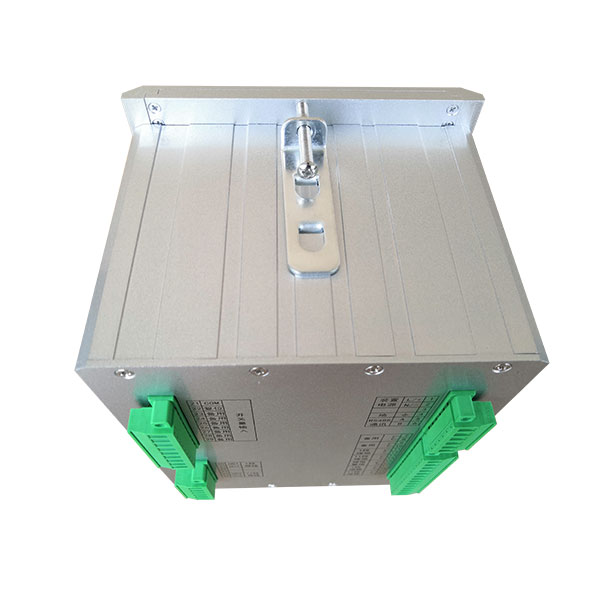

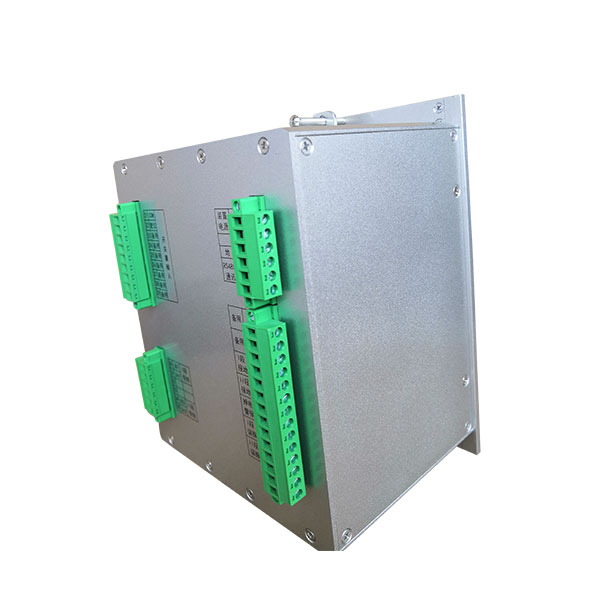

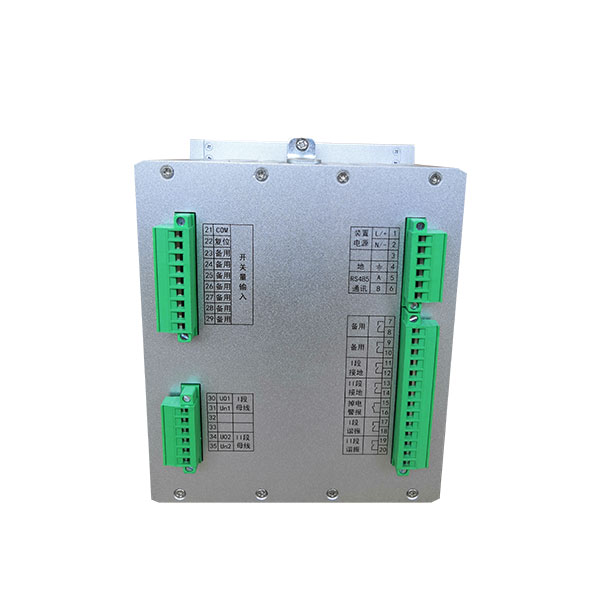

微机消谐装置(HLR)



      HLR 系列微机智能消谐装置适用于 3~35kV 中性点不接地或经消弧线圈接地小电流供电系统。当系统发生铁磁谐振或 3Uo 越限故障时,对铁磁谐振故障进行消除和记录,对 3Uo 越限故障进行检测并记录。

     本装置用于各种高频、低频和工频谐振均能做出准确的判断,动作迅速,较完备解决电力系统中的谐振问题,本装置用于发电厂、变电站、钢铁、煤矿、石油化工等工矿大型企业的电力系统。模块化设计,结构紧凑,技术先进,高速DSP核处理器使运算实时性和动作准确性得以保证;实时监控系统状态,对出现的异常运行状态做出准确判断,并作出及时动作;工业标准的RS-485通讯接口,可以向上位机传送系统的运行状态;故障追忆功能,显示接地、过压、谐振各200次历史故障记录;具有良好的电磁兼容性,适合在强电磁干扰复杂环境中应用;双硬件看门狗电路确保软件运行的可靠性;中文液晶显示,运行状态清晰,菜单式操作,方便易用。低功耗,电源模块设计,工作电源:AC/DC 85~265V,嵌入式安装,筒状小型机箱。

     装置工作原理

     装置实时监测 PT 开口三角  电压    ,将采集到的电压进行 AD 转换电路输入到CPU,由 CPU 计算零序电压各种频率的电压分量,若有故障发生则判断故障类型,并显示、保存故障信息,同时给出报警信号。如果是铁磁谐振则按设定程序瞬间启动消谐元件予以消除。
