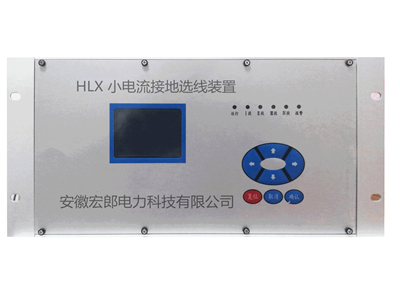

HLX小电流接地选线装置


一、概述

小电流接地选线问题一直是长期困扰电力系统的难题,我公司生产小电流接地选线产品。采用暂态分析原理与小波技术相结合,基波选线法、五次谐波法、有功功率法等多种方法并用的方式提高选线准确率。根据测试结果和实际运行表明,我公司小电流接地选线装置选线准确率均在98%以上。尤其对于解决消弧线圈系统选线不准这一公认难题上,我公司表现优异,赢得客户的尊重和认可。已广泛应用于电力、化工、石油、冶金、煤炭、矿山和石化等行业的3~66kV系统。

二、适用领域

    本产品可用于满足下述条件的小电流接地选线及适时报警。

    ·中性点不接地的小电流系统

    ·中性点经电阻或消弧线圈接地的小电流系统;

    ·母线段数不大于三段,出线回路总数不大于48路;

    ·电压等级:380V~66kV

      可广泛应用于电力系统变电站、发电厂以及煤矿、钢铁、冶金、化工等大型厂矿企业的供电系统。

三、产品特点

1、针对消弧线圈接地系统,但并不局限于消弧线圈系统,两种运行方式的选线准确率均达到国内领先水平。

2、五次谐波窄带选频,同时提取基波成份,利用其相对关系判接地线路,此判线方案为我公司所,其特点可排除零序CT特性不一致造成的错判,可排除接地过程中系统波动对判线的影响,并且由于大大提高了5次谐波的采样精度,从而提高了消弧线圈接地系统选线的准确性。
3、具有报警及远传功能,适于远地监控。
4、出线路数最多可达48路。
5、采集系统当中固有信号,幅度强,分辨率高,并且由于采用了自动量程转换技术,对系统电流的大小可做到自适应,对虚接地选线准确率高。
6、触摸汉显,操作方便简单。
7、易与配套厂的自动化系统配套。



四、技术参数

1、最大母线数:3段
2、出线数:≤48
4、启动电压:6V~200V(可设置)
5、最小一次分辨电流:10mA
6、接地电流测量精度:显示值±5%
7、工作电源:交流或直流220V±10% 40VA ,矿用型可选用127V。

五、工作原理概述

根据电力系统理论,小电流接地系统在发生单相接地故障时:
1、系统零序电压升高,通常零序电压近于零,接地后将产生零序电压,此电压在数值上≤ 相电压。
2、非接地线路零序电流为本身电容电流值,相位超前零序电压近90度。
3、接地线路零序电流最大,为所有非接地线路零序电流之和,相位滞后零序电压近90度。
4、无消弧线圈对于基波、5次谐波,以上三点成立;有消弧线圈系统,对于5次谐波成立。
5、以上4点不受运行方式、负荷变化、接地电阻的影响。
6、有消弧线圈系统由于基波被补偿,5次谐波所占比例远大于非接地线路。
7、接地回路中的零序电流有功分量最大。
     根据以上七点,本装置靠零序电压启动,通过各CPU对各线路零序电流采集,进行分析、比较,根据各电流的幅值、相位和谐波含量多重判据判别接地线路。
