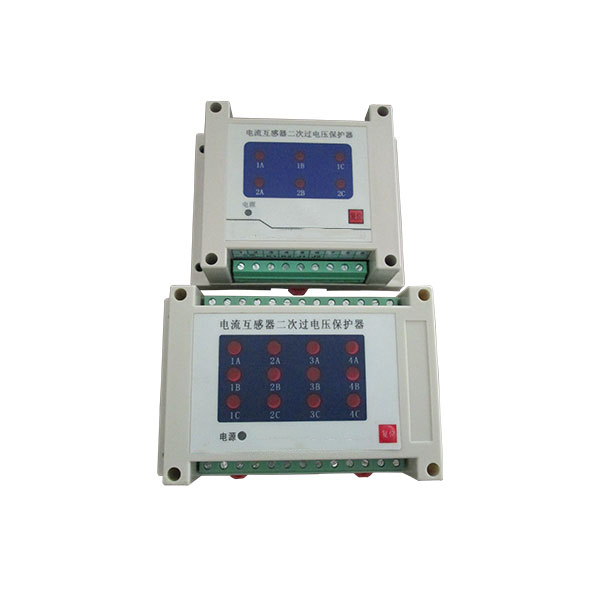

电流互感器二次过电压保护器




一.  保护原理

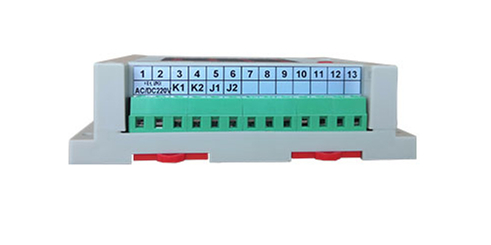

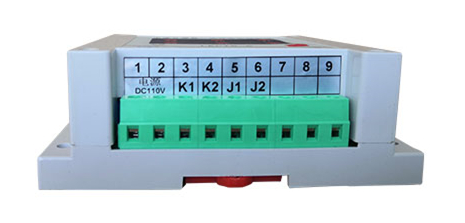

       电流互感器(CT) 在电力系统中广泛一次测量与控制。电流互感器在运行过程中如果发生二次绕组开路或一次侧绕组流过异常电流(如雷击、谐振电流、电热式充电电流等),都会在二次侧产生数千伏甚至上万伏高压。这不仅给二次系统绝缘造成危害,还会危及工作人员的生命。电流互感器保护器是多回路保护器。安装在机柜内。保护器本身有复位按钮,有远程复位端子(J1.J2)可以延伸到操作位置,保护器输出同时有继电器的闭合触点输出(K1.K2)可以用于自动化连锁。电源 AC/DC 85~265V, 不分极性。当电流互感器因故障开路时,指示灯亮,控硅导通保护电流互感器



二、测试方法

      用调压器将电压调调制 170±10%,模拟互感器开路电压,用灯泡模拟互感器负载,可控硅导通,灯泡亮,保护功能起作用。继电器(K1.K2)常开点闭合,驱动报警或联动。用复位按钮或 J1.J2 清除记忆,释放可控硅和继电器。K1.K2 为继电器输出接点,容量为 AC 10A 250V DC 2A 110V
