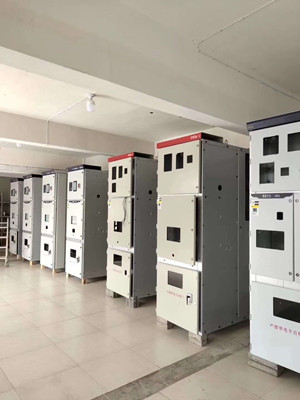

一、产品简介 PT及消弧消谐柜HLXG消弧消谐柜适用于3~35kV三相非直接接地电力系统中，用来对各类过电压的限制，以提高电网运行的安全性和供电可靠性。二、技术数据 额定电压 kV 6、10、35 额定电流 A 31.5, 50、63、80.、100
额定频率 Hz 50(60)
电源电压 DC 220V士10%或AC 220V土10%
通讯接口 RS485
三、应用范围
1、适用于3~35kV中压电力系统。
2、适用于中性点不接地、中性点经消弧线圈接地的电力系统。
3、适用于电缆线路为主的电网、电缆与架空线路的混合电网以及架空线路为主的
电网。
四、功能概述
1、数码消弧柜消弧功能
2、高压限流熔断器功能
3、金属接地和PT断线报警功能
4、过电压保护功能
5、PT柜功能
a、使用抗饱和的电压互感器，可代替PT柜向仪表和综保等提供二次电压信号。
b、配置了RS485接口，可以通过总线实现数据远传。
c、可以记录20次故障事件发生的时间、装置动作状态和相关事故参数。
五、产品优点
1、消弧柜动作速度快，快速型可在30ms内动作，大大缩短单相接地电弧的持续时间。
2、消弧柜动作后可立即熄灭电弧.并能有效限制弧光接地过电压。
3、消弧柜动作后，允许电容电流连续通过至少2小时以上，用户可以在完成转移负荷的刀闸操作之后再处理故障线路。
4、消弧柜的保护功能不受电网规模和运行方式的影响。
5、具有较高性价比。
加装小电流选线装置的数码消弧柜利用电弧熄灭前后故障线路零序电流突变量 的特点进行选线，可大大提高选线准确率。
系统发生弧光接地后，数码消弧柜动作将故障相对地电容短接，改变系统参数，可大大提高选线准确率。 系统发生弧光接地后，数码消弧柜动作将故障相对地电容短接，改变系统参数，可以在一定程度上破坏谐振条件。
 |
