馈线电弧光保护装置


       HLEAP电弧光保护系统使用电弧光探头监测电弧光信号,配合过流判断故障,其整组动作时间小于20ms,加上断路器35-60ms的跳闸时间,能有效保护开关设备,是目前动作的电弧光保护系统,是中压开关柜内部故障保护的解决方案。

     微机馈线电弧光保护单元的特点

     整组动作跳闸出口快

     采用过流和弧光做判据,动作可靠

     持续全面的自检功能

     可按各类不同接线灵活编程

     安装简便灵活

     电弧光保护单元组成

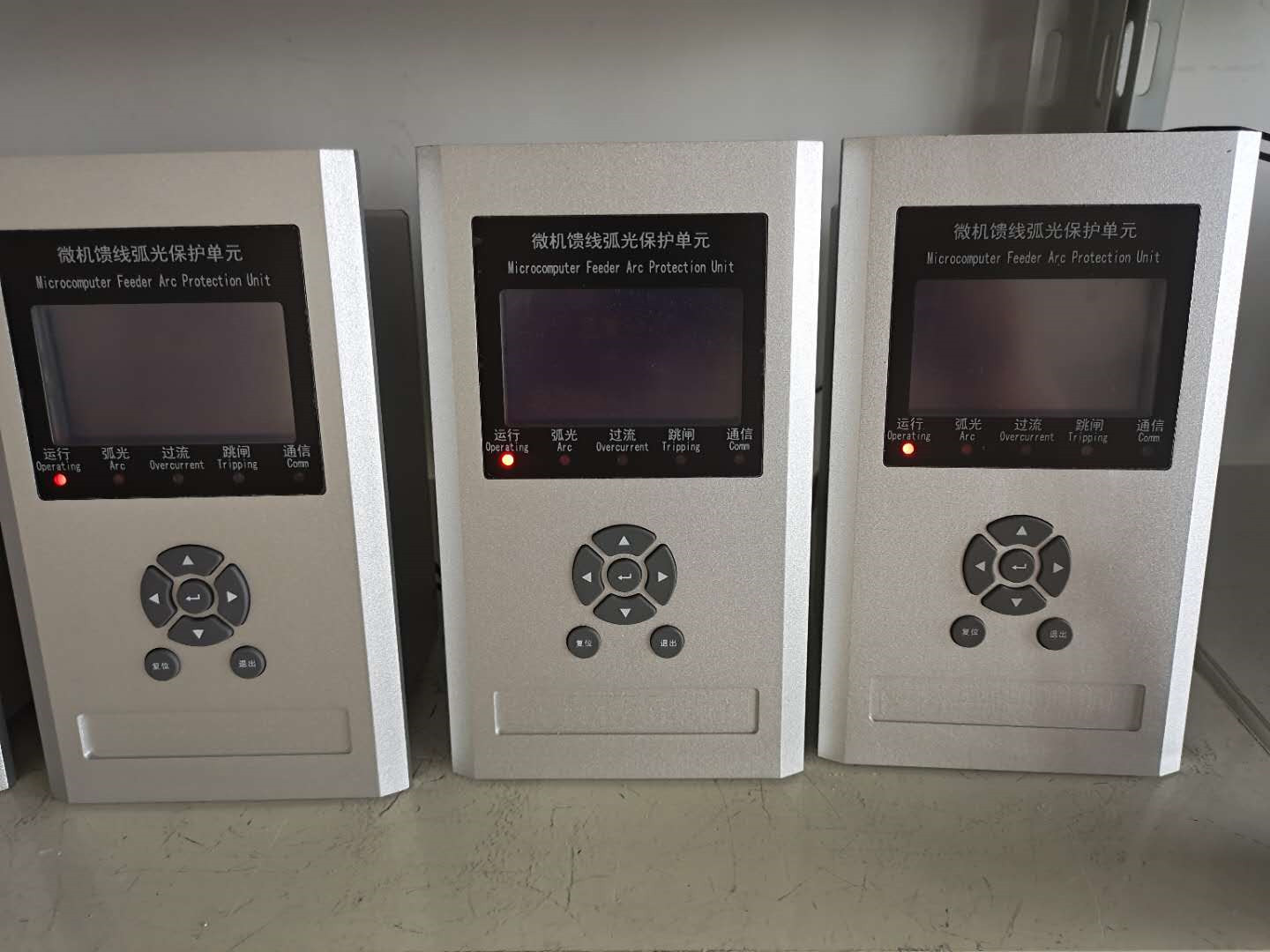

     微机电弧光保护单元 HLEAP-H1

      微机电弧光保护单元通过检测本柜体的故障电流和来自弧光传感器的动作信息,并对收集的数据进行处理、判断,发出跳闸信号以切除故障。该保护单元弧光单判据与弧光电流双判据可选。微机电弧光保护单元安装在控制柜仪表门上,可检测 4 路弧光,三相电流采样,设置 3 路继电器出口,1 路开关量输入。

       弧光传感器 HLEAP-P1

       弧光传感器安装在柜内各间隔中,可实现由简单到复杂、有选择性的保护。弧光传感器作为光感应元件,在发生弧光故障时检测突然增加的光强,并将模拟光信号传给电弧光保护单元。
